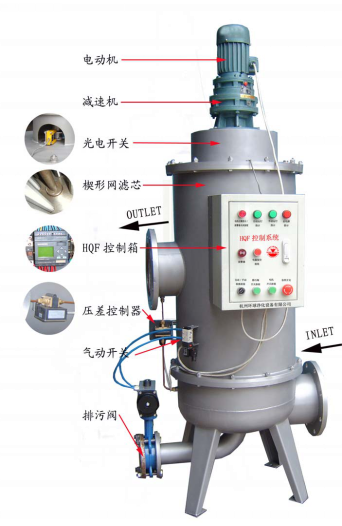

全自動反沖冼過濾器為轉臂式自清洗過濾器結構，轉臂式自清洗過濾器是一種集約化的過濾器，它主要由主機外殼、電動機、減速機、差壓控制器、光電控制器，LOGO可編程控制器、電控箱、電磁閥或氣動閥、精過濾芯、支撐部件、反洗臂等組成。
多個濾筒安裝于一個過濾器筒體內，結構緊湊。全自動反沖洗過濾器用于去除低粘度介質中的固體顆粒。需過濾的介質從內向外流過過濾器的楔形網濾芯，固體顆粒截留在濾芯內側。隨著污染物的增多，過濾器污染側和清潔側之間的壓差增大。若壓差達到設置的觸發壓差便開始自動反沖洗。反沖洗時.電動機通過減速器轉動欲清洗濾芯下面的沖洗臂，進入反沖洗狀態的濾芯,原料液流被中斷。反沖洗排污閥門(電磁閥/氣動閥)開啟，濾液側和反沖洗管路之間的壓降把一小部分濾液逆向沖入欲清洗的濾芯。聚積在濾筒內側的污染顆粒物被松開并通過沖洗臂沖進反沖洗管路。濾芯的反沖洗時間一過，反沖洗閥立即關閉。這樣所有濾芯被依次清洗，所有濾芯都被清洗后，反沖洗循環周期結束。由于過濾器的楔形濾網縫隙是V型的，反洗水從濾芯外側進入內側時流速將大大提高，進而對縫隙形成很大的沖刷清洗作用。這種V型端面尖端向外的高品質濾芯具有優異的流體特性，可使得自動清洗過濾器每次自動清洗都是成功的，從而保證了自清洗過濾器長期穩定的工作。大量應用實踐證明：如果濾芯不具備上述特性，將導致過濾和反洗失敗
過濾狀態 反沖洗狀態
二.HQF系列全自動反沖洗過濾器技術參數及性能
1. 最小工作壓力：0.2Mpa
2. 最大工作壓力：0.7Mpa
3. 清洗過濾壓力降：0.1Mpa
4. 工作溫度：65°C
5. 過濾精度：0.025-6mm
6. 控制電壓: 24V DC
7. 沖洗耗水量:(最小工作壓力下)0.05T
8. 過濾器材料可選用:優質碳鋼(涂防腐層)及不銹鋼(噴砂處理)
9. 各型號過濾器參數表
產品型號進出口徑(mm)排污口徑(mm)參考流量(m3/h)
HQF300DN50/80DN40法蘭70
HQF400DN80/100DN40法蘭100
HQF450DN100/125DN50法蘭120
HQF500DN150DN80法蘭200
HQF600DN200DN80法蘭350
HQF700DN250DN100法蘭500
HQF800DN300DN100法蘭700
HQF1000DN350DN100法蘭950
HQF1200DN400DN150法蘭1200
HQF系列全自動反沖洗過濾器可以應用于以下多個行業的過濾領域:
1、工業循環水過濾——在對水質有一定要求的設備如：冷卻塔、軋機、連鑄機、拋光機、電離子交換器、噴霧器、熱交換器等供排水管路上使用，可過濾掉水中雜質，防止零部件堵塞。
2、原水處理——可對地表河水、湖水、海水、水庫水、井水及地下水進行過濾除去沙子、細菌、藻類、有機物等等;用于鍋爐濕法除塵進行水過濾;用于海水過濾。
3、冷卻水處理——冷卻塔、補充水系統、空調系統、直流系統水過濾，減少熱交換器內沉淀物的產生，保持其冷卻效果;電廠對汽輪機冷卻。
4、冶金、石化、食品和制藥等工業——液體、工業廢水、以及乳化液再生和廢油過濾處理;連鑄水、高爐水系統、熱軋用高壓水除鱗系統。
5、造紙工業——白水過濾。
6、塑料工業——產品回收冷卻水過濾。
